Conception, déploiement et utilisation d’un réseau PROFIBUS
Objectifs de la formation " Certified PROFIBUS engineer "
- Comprendre en détail le fonctionnement du protocole PROFIBUS DP.
- Maîtriser et choisir la couche physique adaptée, ainsi que le matériel d’infrastructure.
- Paramétrer, configurer et démarrer une installation en utilisant au mieux les capacités de communication des équipements, afin d’optimiser les processus industriels.
- Apprendre la démarche de diagnostic et maintenance d’un réseau PROFIBUS. Utiliser les bons outils.
Cette formation permet d’obtenir la certification "PROFIBUS / PROFINET internationale" largement reconnue dans le milieu industriel.
Publics concernés
- Ingénieurs bureau d’études, ingénieurs systèmes, commerciaux, chefs produits, chargés d’affaires, techniciens support après-vente, maintenance, intégrateurs, instrumentistes, automaticiens…
Méthodologie et moyens didactiques
- Théorie et démonstrations pratiques
- Présentation PowerPoint
- Classeur avec support de cours

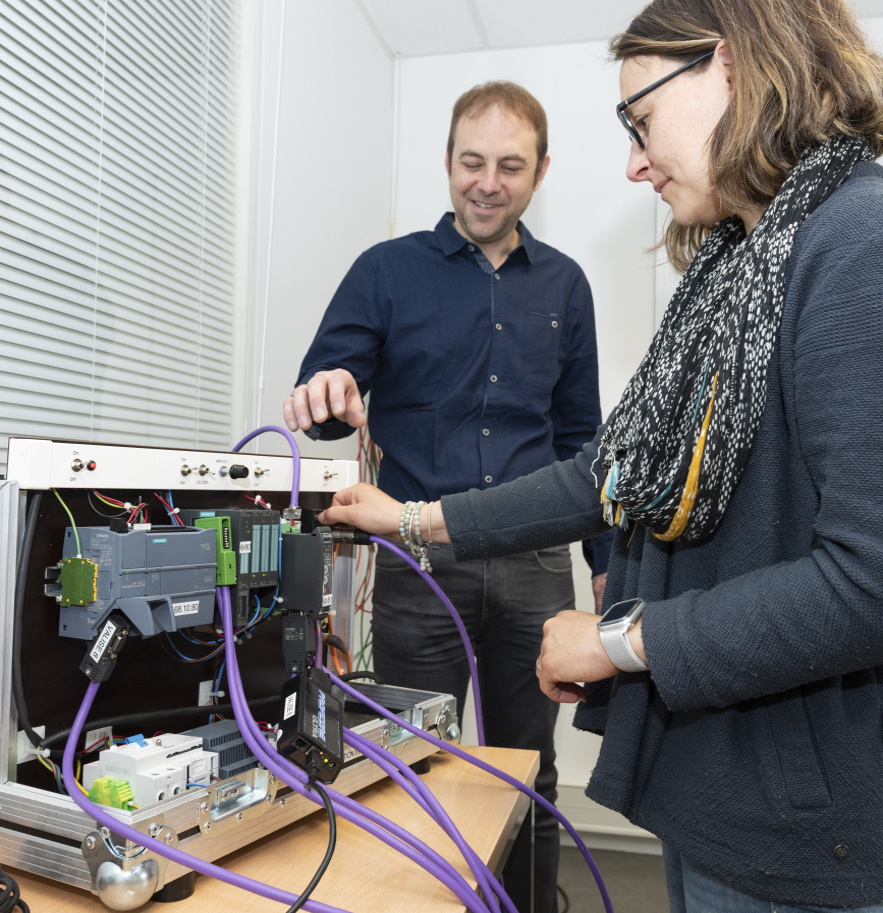

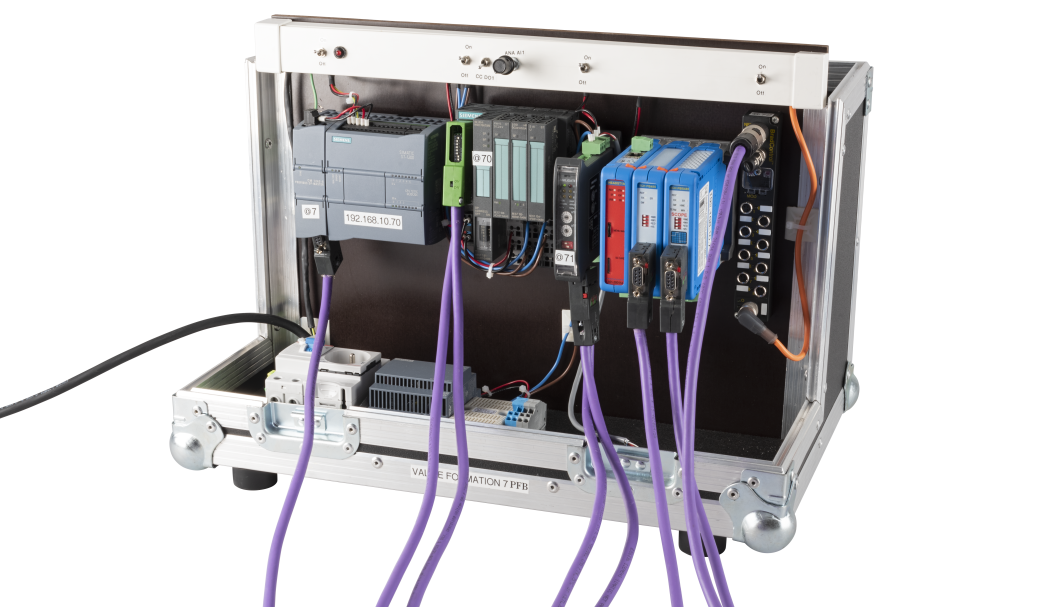

- Manipulations sur maquette
- Examen diplômant (théorique et pratique)
Prérequis
- Formation initiale technique
- Connaissance des principaux termes d'automatisme industriel
- Connaissancesdes grands principes électriques (courant, tension, ...)
- Algèbre booléen et hexadécimal
Contenu de la formation
Principes de base
- Passage de jeton
- Principe du maître/esclave
- Débits, adressage
- Format des messages
- Modèle OSI
- PROFIBUS DPV0-V1-V2
- Profils
- PROFIsafe
Couche physique RS 485 / IEC1158-2 / fibre optique
- Spécifications électriques
- Nombre d’équipements
- Topologie
- Dérivations
- Redondance
- Terminaisons
- Types de câbles / Connecteurs
- Blindage et mise à la terre
Matériel d’infrastructure
- Répéteurs / boîtes de jonction
- OLM, OZD, Profihub, profiswitch, ComBricks
- Terminaison active
- Coupleurs DP/DP
Équipements de test et de mesure
- Pocket de vérification couche physique BT200
- Analyseur de couche physique ScopeWare
- Analyseur de protocole ProfiTrace 2
Temps de cycle
- Cycle automate vs. Cycle PROFIBUS
- Tslot, Max_TSDR, etc.
- Chien de garde
- Répétitions
Technologie PROFIBUS
- SAPs
- Communication cyclique et acyclique
- Fichiers GSD
- Outils d’engineerie
- Trames de diagnostic, paramètres et configuration
- Trame de dataexchange
- Sync et Freeze
- Interfaçage avec automate ou carte de communication
- Fonctions I&M
Exercices pratiques
- Technologie MBP
- Coupleurs et links DP/PA
- Spécification des câbles
- Topologie (longueur de câble et dérivations)
- Blocs de jonction
Exercices pratiques
- Démarrage d’un réseau PROFIBUS DPV0
- Analyse et diagnostic de la couche physique et liaison
- Utilisation d’un analyseur de protocole pour l’aide au démarrage et au déploiement d’une installation
- Accès acyclique DPV1
Materiels utilisés
- ProfiTrace II
- BT200
- COMbricks
- CPU 1211C
- ProfiCaptain
- ET 200 S
- Brad Harsh I/O
- AGILiGATE PROFIBUS
- TiA portal
