Formation Certified PROFIBUS installer

14 heures
1262
INTER/INTRA
6

Installation, diagnostic et maintenance d’un réseau PROFIBUS

Objectifs de la formation " Certified PROFIBUS Installer "

  • Comprendre les principes de fonctionnement du protocole PROFIBUS.
  • Déployer un réseau dans les règles de l’art, en utilisant les outils adaptés, dans un environnement industriel.
  • Contrôler un câblage.
  • Apprendre la démarche de diagnostic et maintenance d’un réseau PROFIBUS pour diminuer les temps d’arrêt de production. Utiliser les bons outils.

Cette formation permet d’obtenir la certification "PROFIBUS/ PROFINET Internationale" largement reconnue dans le milieu industriel.

Publics concernés

  • Techniciens de maintenance, support après-vente, intégrateurs, câbleurs, Instrumentistes, automaticiens…

Méthodologie et moyens didactiques

  • Théorie et démonstrations pratiques
  • Présentation PowerPoint
  • Classeur avec support de cours
  • Manipulations sur maquette
  • Examen diplômant (théorique et pratique)

Prérequis

  • Formation initiale technique
  • Connaissance des principaux termes d'automatisme industriel
  • Connaissancesdes grands principes électriques (courant, tension...)
  • Algèbre booléen et hexadécimal

Informations complémentaires

Dates planifiées

Dates 2024 :

  • 17 et 18 janvier
  • 13 et 14 mars
  • 26 et 27 juin
  • 18 et 19 septembre
  • 3 et 4 décembre
Inscrivez-vous

Une formation sur-mesure ?

Contactez-nous
Satisfaction client
90%

Contenu de la formation

  1. Principes de base

    • Principe du maître/esclave
    • Passage du jeton
    • Débits
    • PROFIBUS DPV0-V1-V2
    • PROFIBUS DP/PA
    • Sécurité intrinsèque, FISCO
    • GSD, DTM, EDDContexte et historiqu
  2. Couches physiques pour PROFIBUS DP (RS 485 et fibre optique)

    • Technologie RS 485 et F.O.
    • Spécification des câbles
    • Topologie (longueur de câble et dérivations)
    • Connectique DB9, M12, HANBRID
    • Terminaisons
    • Répéteurs, coupleurs DP/DP, Profiswitch
  3. Equipements de test et de mesure

    • Pocket de vérification du câble BT200
    • Analyseur de couche physique ScopeWare
    • Analyseur de protocole ProfiTrace 2
    • Analyseur permanent ComBricks
  4. Câblage sur site

    • Outil de dénudage
    • Influences externes, CEM
    • Blindage
    • Ségrégation des câbles
    • Mise à la terre
  5. Démarche de diagnostic et de maintenance

    • Analyse statique, contrôle visuel, documentation
    • Analyse dynamique, mesures électriques, statistiques
  6. Exercices pratiques

    • Assemblage et test de câbles
    • Analyse et diagnostic de la couche physique du réseau
    • Détection de pannes : court-circuit, terminaisons, longueur excessive, double adressage, diagnostic étendu, mauvaise configuration ou paramétrage, perturbations CEM…
  7. Couche physique IEC1158-2 pour PROFIBUS PA

    • Technologie MBP
    • Coupleurs et links DP/PA
    • Spécification des câbles
    • Topologie (longueur de câble et dérivations)
    • Blocs de jonction
  8. Exercices pratiques

    • Impédance, atténuation
    • Réflexions, retards



Télécharger le détail de la formation

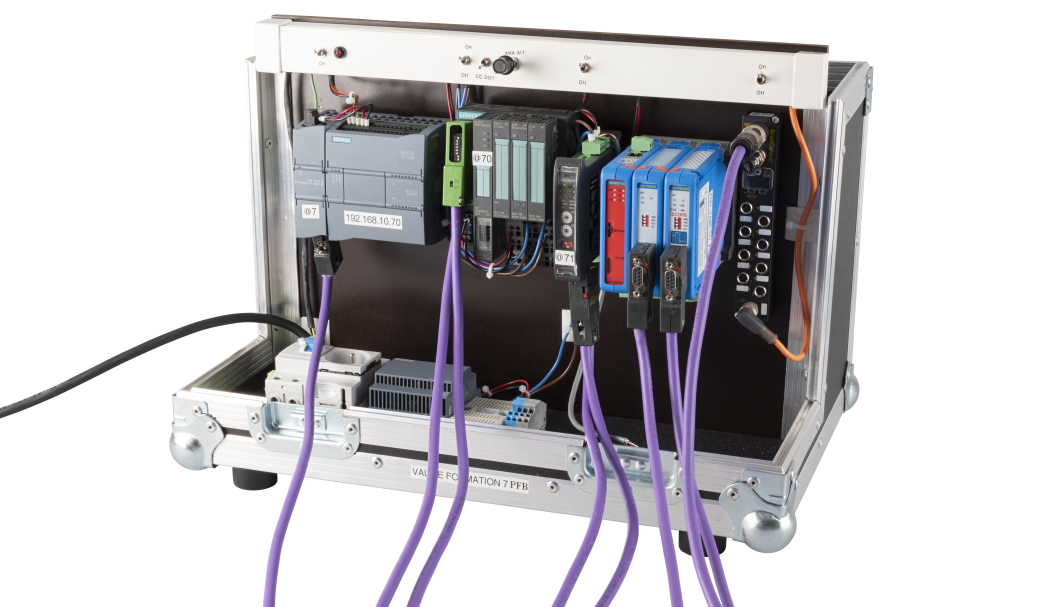

Materiels utilisés

  • ProfiTrace II
  • BT200
  • COMbricks
  • CPU 1211C
  • ET200 S
  • Brad Harsh I/O
  • AGILiGATE PROFIBUS
