Formation Certified PROFINET installer

18 heures
1517
INTER/INTRA
6

Installation, diagnostic et maintenance d’un réseau PROFINET

Objectifs de la formation " Certified PROFINET Installer "

  • Comprendre les principes de fonctionnement du protocole PROFINET IO.
  • Déployer un réseau dans les règles de l’art, en utilisant les outils adaptés, dans un environnement industriel.
  • Contrôler un câblage.
  • Apprendre la démarche de diagnostic et maintenance d’un réseau PROFINET pour diminuer les temps d’arrêt de production. Utiliser les bons outils.

Cette formation permet d’obtenir la certification "PROFIBUS / PROFINET internationale" largement reconnue dans le milieu industriel.

Publics concernés

  • Techniciens de maintenance, support après-vente, intégrateurs, câbleurs, Instrumentistes, automaticiens…

Méthodologie et moyens didactiques

  • Théorie et démonstrations pratiques
  • Présentation PowerPoint
  • Classeur avec support de cours
  • Manipulations sur maquette
  • Examen diplômant (théorique et pratique)

Prérequis

  • Formation initiale technique
  • Connaissance des principaux termes d'automatisme industriel
  • Connaissancesdes grands principes électriques (courant, tension, ...)
  • Algèbre booléen et hexadécimal

Informations complémentaires

Dates planifiées

Dates 2024 :

  • 30 janvier et 1 février
  • 25 au 27 juin
  • 24 au 26 septembre
  • 26 au 28 novembre
Inscrivez-vous

Une formation sur-mesure ?

Contactez-nous
Satisfaction client
88%

Contenu de la formation

  1. Principes de base

    • Contexte
    • Historique
    • Modèle OSI
    • Différences bureautique / industriel
  2. Couche physique 802.3 et fibre optique

    • Spécifications électriques
    • Paramètres mesurables
    • Versions ETHERNET
    • Topologie, redondance
    • Types de câbles, catégories
    • Connecteurs
    • Blindage et mise à la terre
  3. Couche liaison 802.3

    • Format de la trame ETHERNET
    • Adresse MAC
  4. Matériel d’infrastructure

    • Switches
  5. Couche réseau IP

    • Entête IP
    • Adresse IP, masque de sous réseau
  6. PROFINET IO

    • IO-Device, IO-Controller, IO-Supervisor
    • Principe de fonctionnement
  7. Équipements de test, de mesure et de certification

    • Cable IQ, DTX1800, DSX5000
    • Analyseur de protocole WireShark
  8. Démarche d’installation sur site

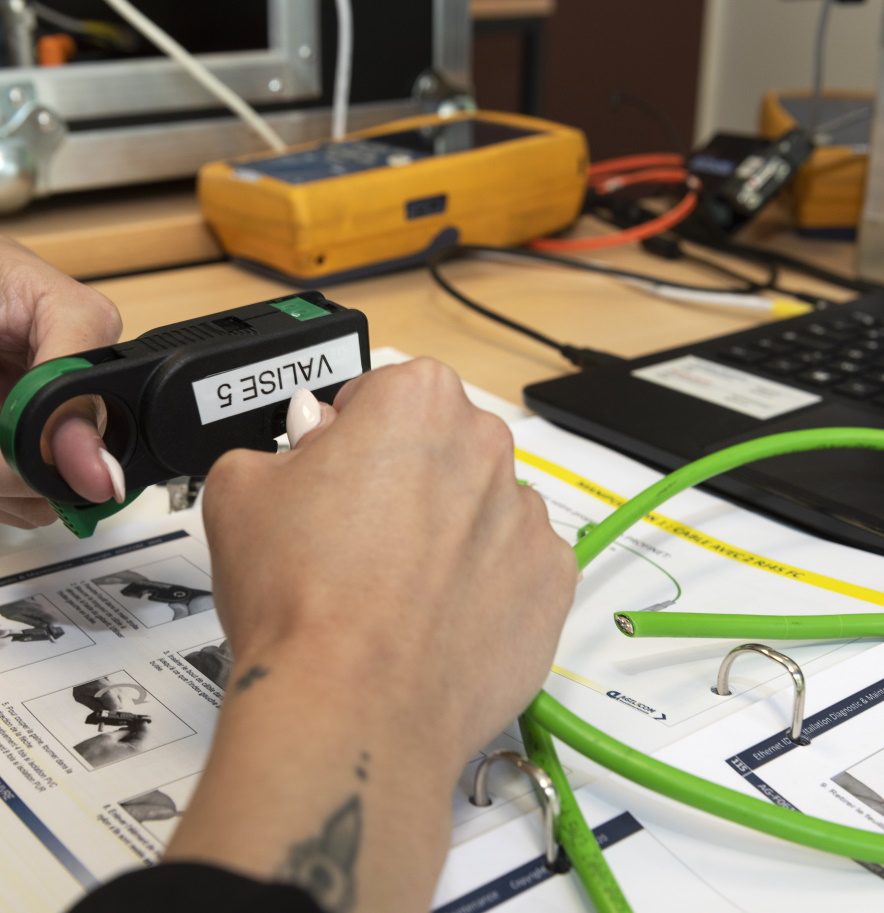

    • Outil de dénudage rapide
    • Influences externes, CEM
    • Blindage
    • Ségrégation des câbles
    • Mise à la terre
  9. Présentation d’outils de diagnostic

    • Tap PROFISHARK
    • Diagnostic PROFINET avec ATLAS
    • Échanger un équipement en fonctionnement
    • Mode ONLINE, TIA portal
  10. Exercices pratiques

    • Assemblage et test de câbles
    • Réglage du nom d’un équipement
    • Utilisation d’un outil de diagnostic
Télécharger le détail de la formation

Materiels utilisés

  • SCALANCE XC206-2
  • CPU 1211C
  • ET 200 S
  • AGILiGATE PROFINET
  • WAGO 750 PROFINET
  • Brad IP67 16 I/O PROFINET
  • Procentec ATLAS
  • TiA portal
  • Modbus Doctor
  • Cable IQ
  • ProfiShark
